BREVE CORSO PER LA
REALIZZZAZIONE DI SALDATURE A STAGNO Per poter procedere con la disposizione dei componenti sulla
basetta e alla loro interconnessione elettrica è necessario
effettuare la saldatura
La saldatura a stagno è un processo fondamentale per collegare
componenti elettronici ai circuiti stampati. Ecco una breve guida su
come eseguire la saldatura a stagno:
Strumenti necessari
Saldatore: Assicurati di utilizzare un saldatore con una potenza
adeguata (tra 15W e 30W per il montaggio elettronico).
Filo di stagno: La lega di stagno e piombo (Sn-Pb) è comunemente
utilizzata per la saldatura elettronica.
Punte del saldatore: Scegli una punta sottile per saldature di
precisione.
Dissaldatore: Utile per rimuovere componenti senza danneggiarli.
Procedura
Preparazione: Accendi il saldatore e lascialo riscaldare. Pulisci la
punta del saldatore con una spugna umida.
Posizionamento: Posiziona il componente elettronico sul circuito
stampato nel punto desiderato.

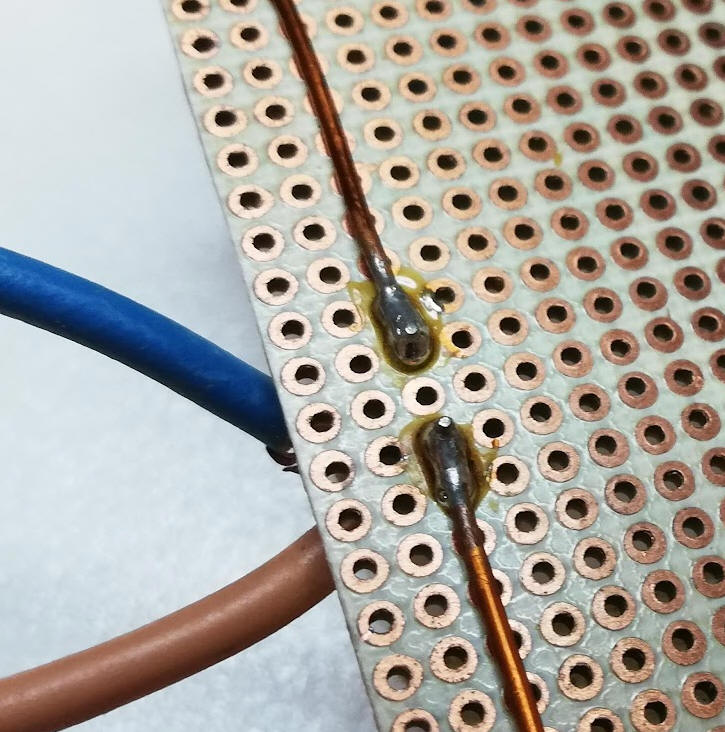

Aggiunta di stagno: Applica la punta del saldatore al punto di
contatto tra il componente e il circuito.
Aggiungi una piccola quantità di stagno per fondere la lega e creare
una connessione solida.
Raffreddamento: Lascia raffreddare la saldatura per alcuni secondi.

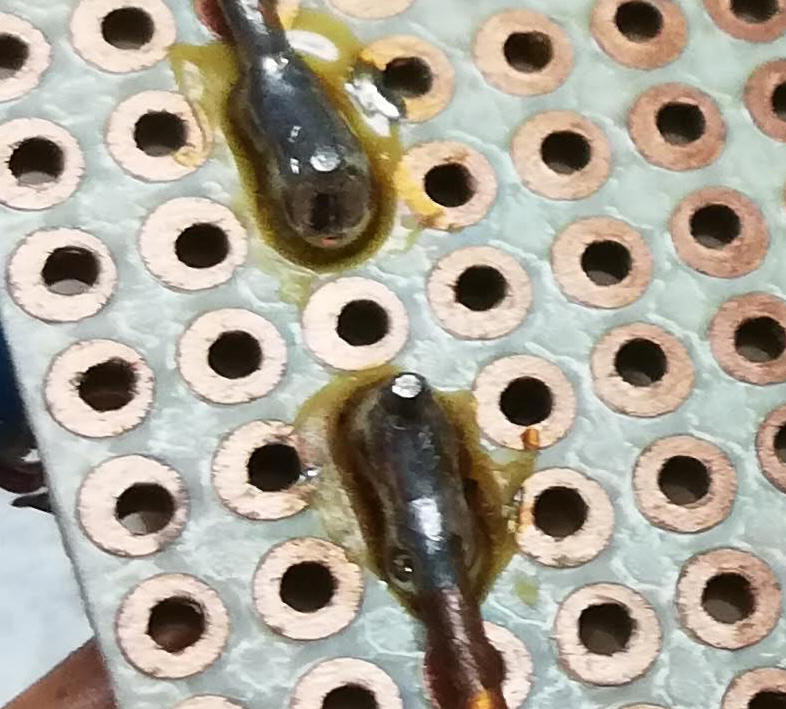

Verifica: Assicurati che la saldatura sia uniforme e senza fili
scollegati.
Suggerimenti
Pratica: La saldatura richiede pratica. Inizia con componenti meno
critici.
Temperatura: Regola la temperatura del saldatore in base alle tue
esigenze.
Flusso di stagno: Utilizza il filo di stagno con resina fondente per
facilitare la saldatura.
Dissaldatura: Usa il dissaldatore per rimuovere componenti.
